In de wereld van elektrische installaties is het van cruciaal belang om een gestandaardiseerde taal te spreken. Dit zorgt voor duidelijkheid, veiligheid en efficiëntie. De norm IEC 60204-1, ook wel bekend als “Veiligheid van machines – Elektrische uitrusting”, speelt hierin een centrale rol.
Deze norm definieert onder andere een universele kleurcode voor bedrading, bedieningsorganen en signaallampen in elektrische kasten.
Waarom is een gestandaardiseerde kleurcode belangrijk?
Een gestandaardiseerde kleurcode biedt tal van voordelen:
- Verhoogde veiligheid: Door gebruik te maken van een uniforme kleurcode, is het voor technici en elektriciens eenvoudiger om kabels te identificeren, waardoor het risico op fouten en ongelukken aanzienlijk wordt verkleind.
- Verbeterde efficiëntie: Het identificeren van kabels en componenten wordt sneller en eenvoudiger, wat leidt tot efficiëntere installatie, onderhoud en troubleshooting.
- Internationale compatibiliteit: De IEC 60204-1 norm is wereldwijd erkend, waardoor installaties overal ter wereld op dezelfde manier gestructureerd en gemarkeerd zijn.
De kleurcode volgens IEC 60204-1
De IEC 60204-1 norm definieert een kleurcode voor de volgende elementen:

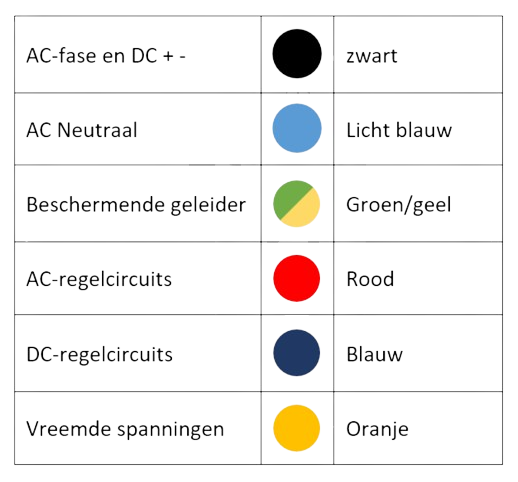

- Bedrading: De kleur van de isolatie van de kabel geeft de functie van de ader aan. Zo is aarde altijd groen/geel, terwijl de nulleider altijd lichtblauw is.

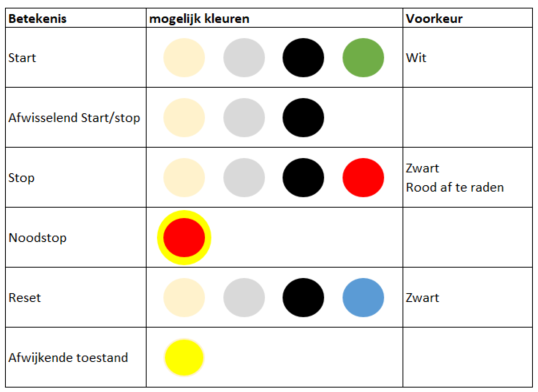

- Bedieningsorganen: Knoppen, schakelaars en andere bedieningsorganen worden gemarkeerd met gestandaardiseerde kleuren en symbolen om hun functie te duiden.

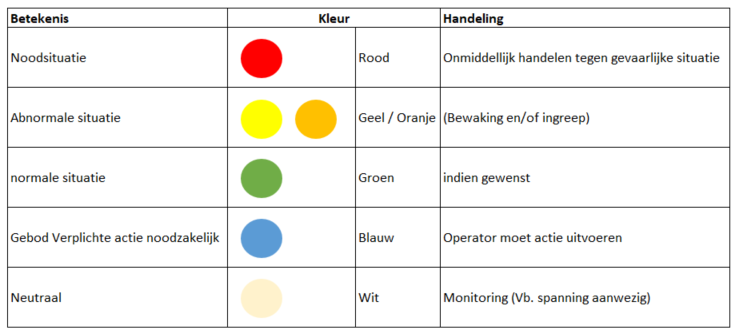

- Signaallampen: Signaallampen, zoals indicatielampjes en waarschuwingssignalen, gebruiken gestandaardiseerde kleuren om de status van een systeem of component aan te geven. Rood duidt doorgaans op gevaar, oranje op waarschuwing en groen op een normale werking.
Conclusie
Kleurcodering volgens IEC 60204-1 is een essentieel aspect van machineveiligheid en efficiëntie. Door de gestandaardiseerde kleuren te gebruiken, verbetert men de communicatie, vermindert men het risico op fouten en vereenvoudigt men onderhoud en samenwerking.
Voor alle professionals die betrokken zijn bij het ontwerp, de installatie, het onderhoud of het gebruik van machines, is het van belang om vertrouwd te zijn met de IEC 60204-1 kleurcodering.
